Giunti per alberi

Norelem presenta una serie di giunti per alberi per diverse applicazioni

  • Settembre 11, 2023
  • 30 views

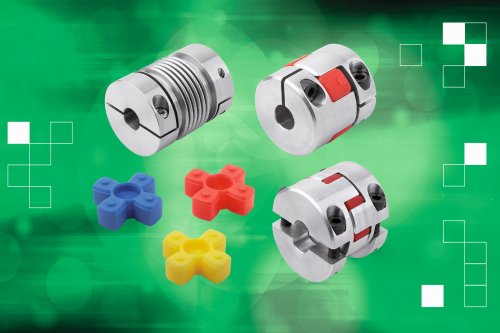

  • I giunti per alberi possono essere a soffietto in metallo e giunti dentellati in elastomero, con perno a molla, Oldham e rigidi
    I giunti per alberi possono essere a soffietto in metallo e giunti dentellati in elastomero, con perno a molla, Oldham e rigidi

I giunti di Norelem sono giunti a soffietto in metallo, giunti dentellati in elastomero, giunti con perno a molla, giunti Oldham e giunti rigidi con intaglio e possono essere utilizzati per diverse funzioni come la trasmissione precisa della coppia, lo smorzamento delle vibrazioni e il controllo accurato del movimento.

Applicazioni dei giunti

I giunti per alberi sono utilizzati per applicazioni e progetti molteplici: semplici azionamenti nelle macchine utensili, nelle macchine per l'imballaggio e nelle macchine tessili, complessi azionamenti di posizionamento nella tecnologia di controllo e regolazione. Servono per trasmettere movimenti rotatori e coppie da un albero motore a un albero condotto. Sono utilizzati anche per compensare i disallineamenti assiali e radiali degli alberi e gli errori angolari, nonché per smorzare le vibrazioni e gli urti.

Aree funzionali

Le applicazioni dei giunti per alberi si possono suddividere in due aree funzionali. In alcune applicazioni l'obiettivo principale è la trasmissione di coppia e potenza, per esempio in pompe, sistemi di trasporto e agitatori. Nelle applicazioni per il controllo della posizione e del movimento, invece, devono trasmettere i movimenti rotatori con precisione e accuratezza posizionale, per esempio nei servomotori e nei motori passo-passo per gli assi lineari.

Varietà

I giunti per alberi di Norelem possono essere a soffietto in metallo, dentellati in elastomero, con perno a molla, Oldham e rigidi con intaglio. La scelta del design dipende principalmente dalla potenza da trasmettere e dal collegamento da bilanciare. Anche il tipo di montaggio è un fattore importante. Per esempio, esistono versioni con mozzi di serraggio e mozzi di serraggio rimovibili, con intaglio o in due parti nel caso dei giunti rigidi. I giunti con mozzi di serraggio rimovibili possono essere montati radialmente. L'installazione o la sostituzione del giunto non richiedono lo smontaggio dell'albero e della trasmissione.

Materiali e dimensioni

I giunti a soffietto metallico sono realizzati in acciaio inox e alluminio, con il soffietto metallico in acciaio inox e il mozzo in alluminio e acciaio inox. Sono montati con mozzi di serraggio o mozzi di serraggio rimovibili e sono disponibili per diametri d'albero da 3 a 70 mm, trasmettendo coppie da 0,5 a 1500 Nm. I giunti dentellati in elastomero sono costruiti in alluminio e acciaio inox con la stella di accoppiamento in poliuretano e possono essere montati con mozzi di serraggio o mozzi di serraggio rimovibili. Sono disponibili per diametri d'albero da 3 a 60 mm e possono trasmettere coppie da 0,7 a 525 Nm. I giunti con perno a molla sono realizzati in alluminio e acciaio inox e montati tramite mozzi di serraggio o mozzi di serraggio rimovibili. Sono progettati per diametri d'albero da 3 a 35 mm e coppie da 3 a 130 Nm. I giunti Oldham, che trasmettono coppie da 1 a 7 Nm, sono realizzati in alluminio e possono essere montati su alberi di diametro compreso tra 3 e 14 mm tramite mozzi di serraggio. I giunti rigidi sono realizzati in acciaio e acciaio inox. La loro struttura è a intaglio o in due partied è possibile trasmettere coppie da 16 a 2250 Nm con diametri d'albero da 8 a 85 mm.

Manutenzione

Generalmente i giunti per alberi non richiedono manutenzione. Solo i giunti dentellati in elastomero, che utilizzano giunti a stella di accoppiamento realizzati in poliuretano, posso subire fenomeni di usura a causa dell'invecchiamento e del carico. Tuttavia, le stelle di accoppiamento possono essere facilmente sostituite senza dover sostituire l'intero giunto.
