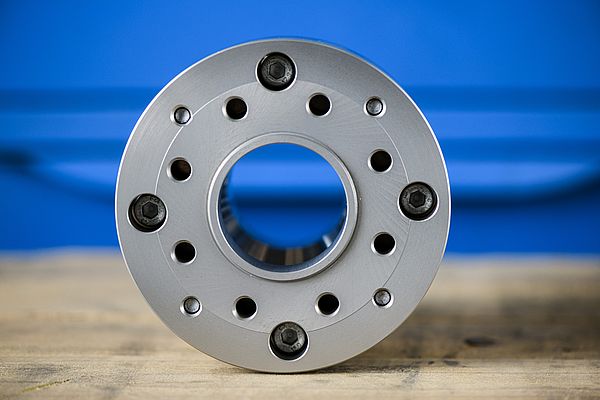

ROBA-DS serie 9120 è la soluzione in alluminio progettata da Mayr e basata sul design ROBA-DS in acciaio, senza gioco e ideale per banchi prova con elevate richieste di precisione e di alte velocità. Si rivela ideale nei banchi prova, in cui una flangia di misura diventa parte integrante della catena cinematica e il giunto con le sue masse rotanti, il momento d’inerzia e il comportamento alle alte velocità ha un'importanza strategica sul funzionamento complessivo del sistema e sulla ripetibilità dei risultati.
Alluminio

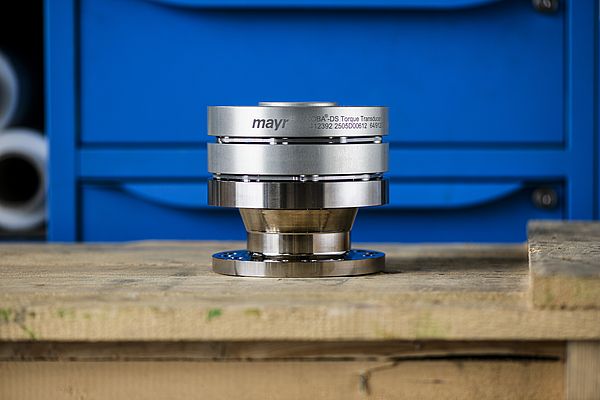

L’elemento distintivo del giunto Mayr è l’impiego di mozzi e moduli in alluminio. Rispetto alla versione in acciaio, il beneficio è riconoscibile nella possibilità di riduzione del diametro esterno del design fino a 10 mm e, a seconda di taglia e configurazione, massa e inerzia risultano dal 40 al 60% inferiori rispetto alle corrispondenti versioni in acciaio. La densità di potenza rimane però invariata. Grazie a questa caratteristica, il progettista può ottenere alleggerimento e riduzione dell’inerzia senza che la soluzione porti a un calo dal punto di vista prestazionale.
Impiego continuativo
Per l’impiego continuativo, i giunti Mayr offrono una superficie nichelata come soluzione per una migliore protezione dalla corrosione. Sul piano costruttivo, la tolleranza di produzione è allineata allo standard IT6. Le caratteristiche dei giunti comprendono anche basse forze di reazione, elemento che nei banchi prova è particolarmente rilevante perché contribuisce a contenere i carichi trasmessi verso la flangia di misura e la cinematica collegata.
Condizioni difficili
ROBA-DS 9120 Mayr ha una qualità di bilanciamento G 2.5 a n = 5000 rpm. Le velocità massime ammesse variano in funzione della taglia e arrivano fino a 32.000 min⁻¹ (taglia 25), 25.000 (taglia 64), 20.000 (taglia 300), 16.000 (taglia 500) e 13.000 min⁻¹ (taglia 850). Oltre i 5.000 rpm i disallineamenti vanno limitati al 30% massimo: queste indicazioni permetteno al progettista di mantenere il sistema perfettamente funzionante anche in condizioni limite.
Sistema modulare
Il giunto ROBA-DS serie 9120 Mayr è un sistema modulare, con varianti pensate per diverse architetture del banco prova e per differenti distanze tra alberi. La configurazione 9120.AB0A0 è la più compatta e si adatta alla maggior parte delle applicazioni. In questa esecuzione, il Modulo B con flangia di collegamento e due pacchi lamellari consente di compensare disallineamenti assiali, radiali e angolari mantenendo l’ingombro il più contenuto possibile; il giunto è assicurato alle estremità d’albero con due mozzi a calettatore montabili dall’esterno.
