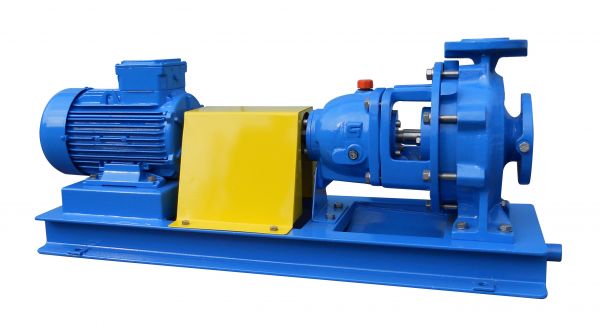

Pompe Garbarino presenta le pompe CN centrifughe monostadio ad asse orizzontale, con girante a sbalzo idraulicamente equilibrata, corpo a voluta semplice con aspirazione assiale e mandata radiale verso l'alto. Questo gruppo di pompe presenta cuscinetti lubrificati a bagno d'olio. Particolari comuni standardizzati permettono una migliore razionalizzazione delle scorte ricambi.
Con questo sistema modulare si richiedono solo 4 grandezze di supporto per 36 modelli di pompe. L'ancoraggio alla piastra di base effettuato attraverso i piedi del corpo ed il giunto con spaziatore, permettono un facile smontaggio del rotore completo, senza disturbare l'allineamento del gruppo e senza scollegare tubazioni e motore.
La costruzione standard prevede flange UNI 2223-2229 PN 16. Su richiesta si eseguono forature UNI PN 25, ANSI 150 RF o secondo altri standard.
Varianti costruttive
Per meglio rispondere alle diverse esigenze dei servizi sono previste le seguenti varianti costruttive:
Girante semi-aperta per liquidi abrasivi, liquidi contenenti corpi solidi, liquidi ad alto grado di viscosità, liquidi che possono otturare i canali della girante.
Inducer per abbassare il valore di NPSH richiesto quando se ne presenti la necessità.
Riscaldamento corpo e cassastoppa per liquidi che richiedono una temperatura di esercizio costantemente superiore alla temperatura ambiente.
Raffreddamento cassastoppa per raffreddare la tenuta.
Supporto rinforzato quando le condizioni di lavoro sollecitano particolarmente i cuscinetti.
Raffreddamento cuscinetti per alte temperature di servizio consultando l'Ufficio Tecnico.
A richiesta: oliatore a livello costante, lubrificazione purge oil mist, tenute per olio a labirinto.
La cassastoppa permette l'intercambiabilità della baderna con tenute meccaniche standard. Le tenute meccaniche sono standardizzate secondo le norme DIN, ma è possibile l'installazione di qualsiasi altro tipo di tenuta quale esterna, doppia o in tandem. Il flussaggio standard delle tenute è realizzato tramite circolazione interna tra la zona di mandata e la cassastoppa. È possibile realizzare qualunque linea di flussaggio simile agli schemi API 610.
Sono previste costruzioni standard in ghisa, acciaio al carbonio, acciaio inox; su richiesta sono realizzabili altre metallurgie costruttive.
