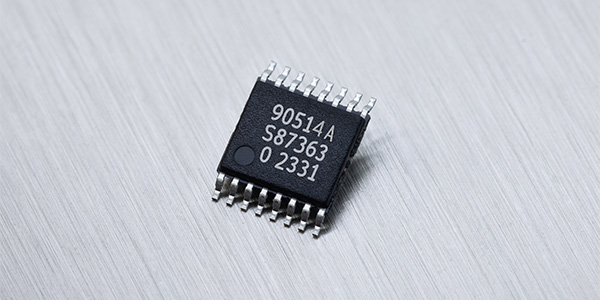

MLX90514 è il dispositivo di interfaccia progettato da Melexis che comprende sensori induttivi a doppio ingresso ed è progettato per le applicazioni di robotica, industriali e di mobilità. In particolare, è ideale per applicazioni come il controllo robotico dei giunti, la commutazione dei motori industriali e i sistemi di azionamento per la mobilità elettrica.
Dati di posizione
La soluzione Melexis semplifica l'integrazione, riduce la complessità del sistema e fornisce dati di posizione affidabili e ad alta precisione, offrendo agli ingegneri gli strumenti per progettare sistemi compatti, scalabili e robusti con il minimo sforzo.
Applicazioni pratiche
L'architettura a doppio ingresso del dispositivo di interfaccia Melexis consente di elaborare simultaneamente i segnali provenienti da due set di avvolgimenti per calcolare su chip gli angoli di inclinazione con precisione. Nelle applicazioni pratiche, come la misura delle posizioni di ingresso e di uscita di un motore nelle e-bike, nei motocicli o nei giunti robotici, questa architettura combina tutte le funzioni di rilevamento della posizione in un singolo circuito integrato.
Misura induttiva
Questa caratteristica consente di ridurre il numero di circuiti esterni, garantendo misure sincronizzate e supportando un livello superiore di sicurezza funzionale. Il principio di misura induttiva funziona senza un magnete permanente, riducendo lo sforzo di progettazione e semplificando la gestione della filiera per l'approvvigionamento e l'integrazione del magnete. Il design dell'avvolgimento su PCB semplifica l'assemblaggio e riduce i costi.
Progetti
Il sensore MLX90514 Melexis presenta una tensione di alimentazione di 5V e può essere utilizzato in una vasta gamma di progetti, permettendo la misura in applicazioni sia rotative che lineari. Esso supporta diametri degli avvolgimenti che vanno da 20mm a 30 mm e spostamenti lineari fino a 400mm.
Ambienti impegnativi
Il dispositivo Melexis fornisce una risoluzione di posizione fino a 16 bit e offre una misura a latenza zero con una precisione di oltre 0,1°, garantendo un controllo preciso in ambienti impegnativi. La configurazione è resa semplice attraverso un approccio plug-and-play, che richiede agli ingegneri di programmare solo un insieme limitato di parametri, nello specifico per la compensazione dell'offset e la linearizzazione, consentendo un'implementazione rapida e affidabile con il minimo sforzo di integrazione a livello di sistema.
Filiera semplificata
Per gli ingegneri, MLX90514 Melexis offre una soluzione compatta e completamente integrata per il rilevamento della posizione. Il suo principio di misura induttiva funziona senza un magnete permanente, riducendo lo sforzo di progettazione e semplificando la gestione della filiera per l'approvvigionamento e l'integrazione del magnete, mentre il design dell'avvolgimento su PCB semplifica l'assemblaggio e riduce i costi. Rispetto alle soluzioni ottiche, il sensore è altamente robusto contro polvere, usura meccanica e contaminazione.
